少量パック販売
スーパースプリングDSシリーズは、当社規格Dシリーズの規格寸法を基準にして、材質をばね用ステンレス線に変更して作成したシリーズです。

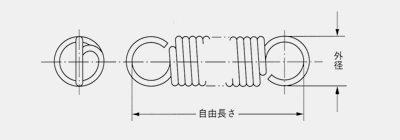

ばねの形状及び寸法許容差：
適用範囲
この規格は、一般に使用される冷間で成形される円筒形引張コイルばねで、円形断面の材料を使用し、材料の直径0.5〜2.5mmの範囲のばねを規定したものである。
ばねの仕様
材質：ステンレス鋼線 SUS 304-WPBばねの形状及び寸法許容差：
標準寸法表に示すばねの形状及び寸法許容差は次による。
| 巻方向 | 製造機械の都合に応じ右巻又は左巻 |
|---|---|
| 端部形状 | 逆丸フック |
| 外径 | JIS B2704-2冷間成形引張コイルばねのコイル直径の許容差の2級による |
| 自由長さ | 参考値とし、許容差をつけない |
| 許容荷重(N) | JIS B2704-2冷間成形引張コイルばねの指定長さ時の荷重の許容差の2級による |
| ばね定数 | 参考値とし、許容差をつけない |
| 初張力 | 参考値とし、許容差をつけない |
| 低温焼鈍 | 性能向上のため、ばね成形後、低温焼鈍を施す |
| 使用温度限界 | -30℃〜+200℃ |
| ばねの寿命 |
使用上の目安として許容荷重を表示しました。これはJIS B2704を参考に許容ねじり応力を約64％として算出してありますが、寿命保証の意味ではありません。ばねは使用状態における上限応力と下限応力の関係から必要な繰り返し数(寿命)を考慮して、この許容荷重以下の適当な荷重を選定して下さい。 参考：JIS B2704-1コイルばね - 第1部：圧縮及び引張コイルばね基本計算方法 |
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8501 | 3 | 0.5 | 10.1 | 8.06 | 11.8 | 10.5 | 2.646 | 3.262 | 20 | 2200 | ||
| 8502 | 3 | 0.5 | 11.1 | 8.06 | 13.1 | 12.5 | 2.646 | 2.74 | 20 | 2200 | ||
| 8503 | 3 | 0.5 | 12.6 | 8.06 | 15.1 | 15.5 | 2.646 | 2.21 | 20 | 2200 | ||
| 8504 | 3 | 0.5 | 14.6 | 8.06 | 17.7 | 19.5 | 2.646 | 1.756 | 20 | 2200 | ||
| 8505 | 3 | 0.5 | 17.1 | 8.06 | 21 | 24.5 | 2.646 | 1.398 | 20 | 2200 | ||
| 8506 | 3 | 0.5 | 20.6 | 8.06 | 25.6 | 31.5 | 2.646 | 1.087 | 10 | 2200 | ||
| 8507 | 3 | 0.5 | 24.6 | 8.06 | 30.8 | 39.5 | 2.646 | 0.867 | 10 | 2200 | ||
| 8508 | 3 | 0.5 | 29.6 | 8.06 | 37.4 | 49.5 | 2.646 | 0.692 | 10 | 2200 | ||
| 8509 | 3 | 0.5 | 36.1 | 8.06 | 46 | 62.5 | 2.646 | 0.548 | 10 | 2200 | ||
| 8510 | 3 | 0.5 | 44.7 | 8.06 | 57.3 | 79.5 | 2.646 | 0.431 | 10 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8511 | 3.7 | 0.5 | 11.7 | 6.583 | 14.9 | 10.5 | 1.617 | 1.555 | 20 | 2200 | ||
| 8512 | 3.7 | 0.5 | 12.7 | 6.583 | 16.5 | 12.5 | 1.617 | 1.307 | 20 | 2200 | ||
| 8513 | 3.7 | 0.5 | 14.2 | 6.583 | 18.9 | 15.5 | 1.617 | 1.054 | 20 | 2200 | ||
| 8514 | 3.7 | 0.5 | 16.2 | 6.583 | 22.1 | 19.5 | 1.617 | 0.838 | 20 | 2200 | ||
| 8515 | 3.7 | 0.5 | 18.7 | 6.583 | 26.1 | 24.5 | 1.617 | 0.667 | 20 | 2200 | ||
| 8516 | 3.7 | 0.5 | 22.2 | 6.583 | 31.8 | 31.5 | 1.617 | 0.519 | 10 | 2200 | ||
| 8517 | 3.7 | 0.5 | 26.2 | 6.583 | 38.2 | 39.5 | 1.617 | 0.414 | 10 | 2200 | ||
| 8518 | 3.7 | 0.5 | 31.2 | 6.583 | 46.3 | 49.5 | 1.617 | 0.33 | 10 | 2200 | ||
| 8519 | 3.7 | 0.5 | 38.2 | 6.583 | 57.2 | 62.5 | 1.617 | 0.261 | 10 | 2200 | ||
| 8520 | 3.7 | 0.5 | 46.2 | 6.583 | 70.4 | 79.5 | 1.617 | 0.205 | 10 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8521 | 3.83 | 0.63 | 12.9 | 12.432 | 15 | 10.5 | 4.067 | 3.92 | 20 | 2200 | ||
| 8522 | 3.83 | 0.63 | 14.1 | 12.432 | 16.6 | 12.5 | 4.067 | 3.293 | 20 | 2200 | ||
| 8523 | 3.83 | 0.63 | 16 | 12.432 | 19.1 | 15.5 | 4.067 | 2.656 | 20 | 2200 | ||
| 8524 | 3.83 | 0.63 | 18.5 | 12.432 | 22.5 | 19.5 | 4.067 | 2.111 | 20 | 2200 | ||
| 8525 | 3.83 | 0.63 | 21.7 | 12.432 | 26.7 | 24.5 | 4.067 | 1.68 | 20 | 2200 | ||
| 8526 | 3.83 | 0.63 | 26.1 | 12.432 | 32.5 | 31.5 | 4.067 | 1.307 | 10 | 2200 | ||
| 8527 | 3.83 | 0.63 | 31.2 | 12.432 | 39.2 | 39.5 | 4.067 | 1.042 | 10 | 2200 | ||
| 8528 | 3.83 | 0.63 | 37.5 | 12.432 | 47.6 | 49.5 | 4.067 | 0.832 | 10 | 2200 | ||
| 8529 | 3.83 | 0.63 | 45.7 | 12.432 | 58.4 | 62.5 | 4.067 | 0.659 | 10 | 2200 | ||
| 8530 | 3.83 | 0.63 | 56.4 | 12.432 | 72.6 | 79.5 | 4.067 | 0.518 | 10 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8531 | 4.5 | 0.5 | 13.4 | 5.573 | 19.1 | 10.5 | 1.029 | 0.796 | 20 | 2200 | ||
| 8532 | 4.5 | 0.5 | 14.4 | 5.573 | 21.2 | 12.5 | 1.029 | 0.669 | 20 | 2200 | ||
| 8533 | 4.5 | 0.5 | 15.9 | 5.573 | 24.3 | 15.5 | 1.029 | 0.539 | 20 | 2200 | ||
| 8534 | 4.5 | 0.5 | 17.9 | 5.573 | 28.5 | 19.5 | 1.029 | 0.429 | 20 | 2200 | ||
| 8535 | 4.5 | 0.5 | 20.4 | 5.573 | 33.7 | 24.5 | 1.029 | 0.341 | 20 | 2200 | ||
| 8536 | 4.5 | 0.5 | 23.9 | 5.573 | 41 | 31.5 | 1.029 | 0.266 | 10 | 2200 | ||
| 8537 | 4.5 | 0.5 | 27.9 | 5.573 | 49.4 | 39.5 | 1.029 | 0.212 | 10 | 2200 | ||
| 8538 | 4.5 | 0.5 | 32.9 | 5.573 | 59.8 | 49.5 | 1.029 | 0.169 | 10 | 2200 | ||
| 8539 | 4.5 | 0.5 | 39.4 | 5.573 | 73.4 | 62.5 | 1.029 | 0.134 | 10 | 2200 | ||
| 8540 | 4.5 | 0.5 | 47.9 | 5.573 | 91.1 | 79.5 | 1.029 | 0.105 | 10 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8541 | 4.63 | 0.63 | 14.6 | 10.398 | 18.5 | 10.5 | 2.607 | 2.007 | 20 | 2200 | ||
| 8542 | 4.63 | 0.63 | 15.9 | 10.398 | 20.5 | 12.5 | 2.607 | 1.686 | 20 | 2200 | ||
| 8543 | 4.63 | 0.63 | 17.7 | 10.398 | 23.4 | 15.5 | 2.607 | 1.36 | 20 | 2200 | ||
| 8544 | 4.63 | 0.63 | 20.3 | 10.398 | 27.5 | 19.5 | 2.607 | 1.081 | 20 | 2200 | ||
| 8545 | 4.63 | 0.63 | 23.5 | 10.398 | 32.6 | 24.5 | 2.607 | 0.86 | 20 | 2200 | ||
| 8546 | 4.63 | 0.63 | 27.9 | 10.398 | 39.5 | 31.5 | 2.607 | 0.669 | 10 | 2200 | ||
| 8547 | 4.63 | 0.63 | 32.9 | 10.398 | 47.5 | 39.5 | 2.607 | 0.534 | 10 | 2200 | ||
| 8548 | 4.63 | 0.63 | 39.2 | 10.398 | 57.5 | 49.5 | 2.607 | 0.426 | 10 | 2200 | ||
| 8549 | 4.63 | 0.63 | 47.4 | 10.398 | 70.5 | 62.5 | 2.607 | 0.337 | 10 | 2200 | ||
| 8550 | 4.63 | 0.63 | 58.1 | 10.398 | 87.5 | 79.5 | 2.607 | 0.265 | 10 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8551 | 4.8 | 0.8 | 16.2 | 20.096 | 18.8 | 10.5 | 6.772 | 5.129 | 20 | 2200 | ||
| 8552 | 4.8 | 0.8 | 17.8 | 20.096 | 20.8 | 12.5 | 6.772 | 4.384 | 20 | 2200 | ||
| 8553 | 4.8 | 0.8 | 20.2 | 20.096 | 24 | 15.5 | 6.772 | 3.536 | 20 | 2200 | ||
| 8554 | 4.8 | 0.8 | 23.4 | 20.096 | 28.1 | 19.5 | 6.772 | 2.81 | 20 | 2200 | ||
| 8555 | 4.8 | 0.8 | 27.4 | 20.096 | 33.4 | 24.5 | 6.772 | 2.237 | 20 | 2200 | ||
| 8556 | 4.8 | 0.8 | 33 | 20.096 | 40.7 | 31.5 | 6.772 | 1.74 | 10 | 2200 | ||
| 8557 | 4.8 | 0.8 | 39.4 | 20.096 | 49 | 39.5 | 6.772 | 1.387 | 10 | 2200 | ||
| 8558 | 4.8 | 0.8 | 47.4 | 20.096 | 59.4 | 49.5 | 6.772 | 1.107 | 10 | 2200 | ||
| 8559 | 4.8 | 0.8 | 57.8 | 20.096 | 73 | 62.5 | 6.772 | 0.877 | 10 | 2200 | ||
| 8560 | 4.8 | 0.8 | 71.4 | 20.096 | 90.7 | 79.5 | 6.772 | 0.689 | 10 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8561 | 5.5 | 0.5 | 15.6 | 4.611 | 25.3 | 10.5 | 0.666 | 0.408 | 20 | 2200 | ||
| 8562 | 5.5 | 0.5 | 16.6 | 4.611 | 28.1 | 12.5 | 0.666 | 0.343 | 20 | 2200 | ||
| 8563 | 5.5 | 0.5 | 18.1 | 4.611 | 32.4 | 15.5 | 0.666 | 0.276 | 20 | 2200 | ||
| 8564 | 5.5 | 0.5 | 20.1 | 4.611 | 38.1 | 19.5 | 0.666 | 0.22 | 20 | 2200 | ||
| 8565 | 5.5 | 0.5 | 22.6 | 4.611 | 45.2 | 24.5 | 0.666 | 0.175 | 20 | 2200 | ||
| 8566 | 5.5 | 0.5 | 26.1 | 4.611 | 55.1 | 31.5 | 0.666 | 0.136 | 10 | 2200 | ||
| 8567 | 5.5 | 0.5 | 30.1 | 4.611 | 66.5 | 39.5 | 0.666 | 0.108 | 10 | 2200 | ||
| 8568 | 5.5 | 0.5 | 35.1 | 4.611 | 80.7 | 49.5 | 0.666 | 0.087 | 10 | 2200 | ||
| 8569 | 5.5 | 0.5 | 41.6 | 4.611 | 99.2 | 62.5 | 0.666 | 0.069 | 10 | 2200 | ||
| 8570 | 5.5 | 0.5 | 50.1 | 4.611 | 123.3 | 79.5 | 0.666 | 0.054 | 10 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8571 | 5.63 | 0.63 | 16.8 | 8.803 | 23.7 | 10.5 | 1.666 | 1.028 | 20 | 2200 | ||
| 8572 | 5.63 | 0.63 | 18.1 | 8.803 | 26.4 | 12.5 | 1.666 | 0.863 | 20 | 2200 | ||
| 8573 | 5.63 | 0.63 | 19.9 | 8.803 | 30.2 | 15.5 | 1.666 | 0.696 | 20 | 2200 | ||
| 8574 | 5.63 | 0.63 | 22.5 | 8.803 | 35.4 | 19.5 | 1.666 | 0.553 | 10 | 2200 | ||
| 8575 | 5.63 | 0.63 | 25.6 | 8.803 | 41.8 | 24.5 | 1.666 | 0.44 | 10 | 2200 | ||
| 8576 | 5.63 | 0.63 | 30.1 | 8.803 | 50.9 | 31.5 | 1.666 | 0.343 | 10 | 2200 | ||
| 8577 | 5.63 | 0.63 | 35.1 | 8.803 | 61.2 | 39.5 | 1.666 | 0.273 | 10 | 2200 | ||
| 8578 | 5.63 | 0.63 | 41.4 | 8.803 | 74.1 | 49.5 | 1.666 | 0.218 | 10 | 2200 | ||
| 8579 | 5.63 | 0.63 | 49.6 | 8.803 | 90.9 | 62.5 | 1.666 | 0.173 | 10 | 2200 | ||
| 8580 | 5.63 | 0.63 | 60.3 | 8.803 | 112.9 | 79.5 | 1.666 | 0.136 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8581 | 5.8 | 0.8 | 18.4 | 16.808 | 23.1 | 10.5 | 4.332 | 2.672 | 10 | 2200 | ||
| 8582 | 5.8 | 0.8 | 20 | 16.808 | 25.6 | 12.5 | 4.332 | 2.245 | 10 | 2200 | ||
| 8583 | 5.8 | 0.8 | 22.4 | 16.808 | 29.3 | 15.5 | 4.332 | 1.81 | 10 | 2200 | ||
| 8584 | 5.8 | 0.8 | 25.6 | 16.808 | 34.3 | 19.5 | 4.332 | 1.439 | 10 | 2200 | ||
| 8585 | 5.8 | 0.8 | 29.6 | 16.808 | 40.5 | 24.5 | 4.332 | 1.145 | 10 | 2200 | ||
| 8586 | 5.8 | 0.8 | 35.2 | 16.808 | 49.2 | 31.5 | 4.332 | 0.891 | 10 | 2200 | ||
| 8587 | 5.8 | 0.8 | 41.6 | 16.808 | 59.2 | 39.5 | 4.332 | 0.71 | 10 | 2200 | ||
| 8588 | 5.8 | 0.8 | 49.6 | 16.808 | 71.6 | 49.5 | 4.332 | 0.567 | 10 | 2200 | ||
| 8589 | 5.8 | 0.8 | 60.1 | 16.808 | 87.9 | 62.5 | 4.332 | 0.449 | 5 | 2200 | ||
| 8590 | 5.8 | 0.8 | 73.6 | 16.808 | 109 | 79.5 | 4.332 | 0.353 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8591 | 6 | 1 | 20.3 | 30.681 | 23.4 | 10.5 | 10.584 | 6.524 | 5 | 2200 | ||
| 8592 | 6 | 1 | 22.3 | 30.681 | 26 | 12.5 | 10.584 | 5.48 | 5 | 2200 | ||
| 8593 | 6 | 1 | 25.3 | 30.681 | 29.8 | 15.5 | 10.584 | 4.419 | 5 | 2200 | ||
| 8594 | 6 | 1 | 29.3 | 30.681 | 35 | 19.5 | 10.584 | 3.513 | 5 | 2200 | ||
| 8595 | 6 | 1 | 34.3 | 30.681 | 41.5 | 24.5 | 10.584 | 2.796 | 5 | 2200 | ||
| 8596 | 6 | 1 | 41.3 | 30.681 | 50.5 | 31.5 | 10.584 | 2.175 | 5 | 2200 | ||
| 8597 | 6 | 1 | 49.3 | 30.681 | 60.9 | 39.5 | 10.584 | 1.734 | 5 | 2200 | ||
| 8598 | 6 | 1 | 59.3 | 30.681 | 73.8 | 49.5 | 10.584 | 1.384 | 5 | 2200 | ||
| 8599 | 6 | 1 | 72.3 | 30.681 | 90.6 | 62.5 | 10.584 | 1.096 | 5 | 2200 | ||
| 8600 | 6 | 1 | 89.3 | 30.681 | 112.6 | 79.5 | 10.584 | 0.862 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8601 | 6.8 | 0.5 | 18.5 | 3.761 | 34.9 | 10.5 | 0.421 | 0.204 | 10 | 2200 | ||
| 8602 | 6.8 | 0.5 | 19.5 | 3.761 | 39 | 12.5 | 0.421 | 0.171 | 10 | 2200 | ||
| 8603 | 6.8 | 0.5 | 21 | 3.761 | 45.2 | 15.5 | 0.421 | 0.138 | 10 | 2200 | ||
| 8604 | 6.8 | 0.5 | 23 | 3.761 | 53.4 | 19.5 | 0.421 | 0.11 | 10 | 2200 | ||
| 8605 | 6.8 | 0.5 | 25.5 | 3.761 | 63.7 | 24.5 | 0.421 | 0.087 | 10 | 2200 | ||
| 8606 | 6.8 | 0.5 | 29 | 3.761 | 78.2 | 31.5 | 0.421 | 0.068 | 10 | 2200 | ||
| 8607 | 6.8 | 0.5 | 33 | 3.761 | 94.6 | 39.5 | 0.421 | 0.054 | 10 | 2200 | ||
| 8608 | 6.8 | 0.5 | 38 | 3.761 | 115.3 | 49.5 | 0.421 | 0.043 | 10 | 2200 | ||
| 8609 | 6.8 | 0.5 | 44.4 | 3.761 | 142 | 62.5 | 0.421 | 0.034 | 10 | 2200 | ||
| 8610 | 6.8 | 0.5 | 53 | 3.761 | 177.1 | 79.5 | 0.421 | 0.027 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8611 | 6.93 | 0.63 | 19.7 | 7.225 | 31.7 | 10.5 | 1.049 | 0.514 | 10 | 2200 | ||
| 8612 | 6.93 | 0.63 | 20.9 | 7.225 | 35.2 | 12.5 | 1.049 | 0.432 | 10 | 2200 | ||
| 8613 | 6.93 | 0.63 | 22.8 | 7.225 | 40.5 | 15.5 | 1.049 | 0.348 | 10 | 2200 | ||
| 8614 | 6.93 | 0.63 | 25.3 | 7.225 | 47.6 | 19.5 | 1.049 | 0.277 | 10 | 2200 | ||
| 8615 | 6.93 | 0.63 | 28.5 | 7.225 | 56.5 | 24.5 | 1.049 | 0.22 | 10 | 2200 | ||
| 8616 | 6.93 | 0.63 | 32.9 | 7.225 | 69 | 31.5 | 1.049 | 0.171 | 10 | 2200 | ||
| 8617 | 6.93 | 0.63 | 38 | 7.225 | 83.2 | 39.5 | 1.049 | 0.137 | 10 | 2200 | ||
| 8618 | 6.93 | 0.63 | 44.2 | 7.225 | 100.9 | 49.5 | 1.049 | 0.109 | 10 | 2200 | ||
| 8619 | 6.93 | 0.63 | 52.4 | 7.225 | 124 | 62.5 | 1.049 | 0.086 | 5 | 2200 | ||
| 8620 | 6.93 | 0.63 | 63.1 | 7.225 | 154.1 | 79.5 | 1.049 | 0.068 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8621 | 7.1 | 0.8 | 21.3 | 14.117 | 29.8 | 10.5 | 2.734 | 1.336 | 10 | 2200 | ||
| 8622 | 7.1 | 0.8 | 22.9 | 14.117 | 33 | 12.5 | 2.734 | 1.122 | 10 | 2200 | ||
| 8623 | 7.1 | 0.8 | 25.3 | 14.117 | 37.9 | 15.5 | 2.734 | 0.905 | 10 | 2200 | ||
| 8624 | 7.1 | 0.8 | 28.5 | 14.117 | 44.3 | 19.5 | 2.734 | 0.719 | 10 | 2200 | ||
| 8625 | 7.1 | 0.8 | 32.5 | 14.117 | 52.4 | 24.5 | 2.734 | 0.573 | 10 | 2200 | ||
| 8626 | 7.1 | 0.8 | 38.1 | 14.117 | 63.7 | 31.5 | 2.734 | 0.445 | 10 | 2200 | ||
| 8627 | 7.1 | 0.8 | 44.5 | 14.117 | 76.6 | 39.5 | 2.734 | 0.355 | 5 | 2200 | ||
| 8628 | 7.1 | 0.8 | 52.5 | 14.117 | 92.7 | 49.5 | 2.734 | 0.283 | 5 | 2200 | ||
| 8629 | 7.1 | 0.8 | 62.9 | 14.117 | 113.6 | 62.5 | 2.734 | 0.224 | 5 | 2200 | ||
| 8630 | 7.1 | 0.8 | 76.5 | 14.117 | 141 | 79.5 | 2.734 | 0.176 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8631 | 7.3 | 1 | 23.2 | 25.458 | 29 | 10.5 | 6.664 | 3.261 | 10 | 2200 | ||
| 8632 | 7.3 | 1 | 25.2 | 25.458 | 32.1 | 12.5 | 6.664 | 2.74 | 10 | 2200 | ||
| 8633 | 7.3 | 1 | 28.2 | 25.458 | 36.7 | 15.5 | 6.664 | 2.209 | 10 | 2200 | ||
| 8634 | 7.3 | 1 | 32.2 | 25.458 | 42.9 | 19.5 | 6.664 | 1.756 | 5 | 2200 | ||
| 8635 | 7.3 | 1 | 37.2 | 25.458 | 50.6 | 24.5 | 6.664 | 1.398 | 5 | 2200 | ||
| 8636 | 7.3 | 1 | 44.2 | 25.458 | 61.5 | 31.5 | 6.664 | 1.087 | 5 | 2200 | ||
| 8637 | 7.3 | 1 | 52.2 | 25.458 | 73.9 | 39.5 | 6.664 | 0.867 | 5 | 2200 | ||
| 8638 | 7.3 | 1 | 62.2 | 25.458 | 89.4 | 49.5 | 6.664 | 0.692 | 5 | 2200 | ||
| 8639 | 7.3 | 1 | 75.2 | 25.458 | 109.5 | 62.5 | 6.664 | 0.548 | 5 | 2200 | ||
| 8640 | 7.3 | 1 | 92.2 | 25.458 | 135.8 | 79.5 | 6.664 | 0.431 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8641 | 7.55 | 1.25 | 25.5 | 46.351 | 29.3 | 10.5 | 16.278 | 7.962 | 10 | 2200 | ||
| 8642 | 7.55 | 1.25 | 28 | 46.351 | 32.5 | 12.5 | 16.278 | 6.688 | 10 | 2200 | ||
| 8643 | 7.55 | 1.25 | 31.7 | 46.351 | 37.3 | 15.5 | 16.278 | 5.394 | 10 | 2200 | ||
| 8644 | 7.55 | 1.25 | 36.7 | 46.351 | 43.7 | 19.5 | 16.278 | 4.287 | 5 | 2200 | ||
| 8645 | 7.55 | 1.25 | 43 | 46.351 | 51.8 | 24.5 | 16.278 | 3.412 | 5 | 2200 | ||
| 8646 | 7.55 | 1.25 | 51.7 | 46.351 | 63 | 31.5 | 16.278 | 2.654 | 5 | 2200 | ||
| 8647 | 7.55 | 1.25 | 61.7 | 46.351 | 75.9 | 39.5 | 16.278 | 2.117 | 5 | 2200 | ||
| 8648 | 7.55 | 1.25 | 74.2 | 46.351 | 92 | 49.5 | 16.278 | 1.689 | 5 | 2200 | ||
| 8649 | 7.55 | 1.25 | 90.5 | 46.351 | 113 | 62.5 | 16.278 | 1.338 | 5 | 2200 | ||
| 8650 | 7.55 | 1.25 | 111.7 | 46.351 | 140.3 | 79.5 | 16.278 | 1.052 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8651 | 8.63 | 0.63 | 23.4 | 5.848 | 44.1 | 10.5 | 0.647 | 0.251 | 10 | 2200 | ||
| 8652 | 8.63 | 0.63 | 24.7 | 5.848 | 49.4 | 12.5 | 0.647 | 0.211 | 10 | 2200 | ||
| 8653 | 8.63 | 0.63 | 26.5 | 5.848 | 57.1 | 15.5 | 0.647 | 0.17 | 10 | 2200 | ||
| 8654 | 8.63 | 0.63 | 29.1 | 5.848 | 67.6 | 19.5 | 0.647 | 0.135 | 10 | 2200 | ||
| 8655 | 8.63 | 0.63 | 32.2 | 5.848 | 80.6 | 24.5 | 0.647 | 0.108 | 10 | 2200 | ||
| 8656 | 8.63 | 0.63 | 36.6 | 5.848 | 98.8 | 31.5 | 0.647 | 0.084 | 10 | 2200 | ||
| 8657 | 8.63 | 0.63 | 41.7 | 5.848 | 119.7 | 39.5 | 0.647 | 0.067 | 10 | 2200 | ||
| 8658 | 8.63 | 0.63 | 48 | 5.848 | 145.8 | 49.5 | 0.647 | 0.053 | 5 | 2200 | ||
| 8659 | 8.63 | 0.63 | 56.2 | 5.848 | 179.5 | 62.5 | 0.647 | 0.042 | 5 | 2200 | ||
| 8660 | 8.63 | 0.63 | 66.9 | 5.848 | 224 | 79.5 | 0.647 | 0.033 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8661 | 8.8 | 0.8 | 25 | 11.496 | 40 | 10.5 | 1.695 | 0.652 | 10 | 2200 | ||
| 8662 | 8.8 | 0.8 | 26.6 | 11.496 | 44.5 | 12.5 | 1.695 | 0.548 | 10 | 2200 | ||
| 8663 | 8.8 | 0.8 | 29 | 11.496 | 51.2 | 15.5 | 1.695 | 0.442 | 10 | 2200 | ||
| 8664 | 8.8 | 0.8 | 32.2 | 11.496 | 60.1 | 19.5 | 1.695 | 0.351 | 10 | 2200 | ||
| 8665 | 8.8 | 0.8 | 36.2 | 11.496 | 71.3 | 24.5 | 1.695 | 0.28 | 10 | 2200 | ||
| 8666 | 8.8 | 0.8 | 41.8 | 11.496 | 86.8 | 31.5 | 1.695 | 0.218 | 5 | 2200 | ||
| 8667 | 8.8 | 0.8 | 48.2 | 11.496 | 104.7 | 39.5 | 1.695 | 0.173 | 5 | 2200 | ||
| 8668 | 8.8 | 0.8 | 56.2 | 11.496 | 127 | 49.5 | 1.695 | 0.138 | 5 | 2200 | ||
| 8669 | 8.8 | 0.8 | 66.6 | 11.496 | 156 | 62.5 | 1.695 | 0.11 | 5 | 2200 | ||
| 8670 | 8.8 | 0.8 | 80.2 | 11.496 | 193.9 | 79.5 | 1.695 | 0.086 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8671 | 9 | 1 | 26.9 | 21.216 | 37.6 | 10.5 | 4.136 | 1.593 | 10 | 2200 | ||
| 8672 | 9 | 1 | 28.9 | 21.216 | 41.7 | 12.5 | 4.136 | 1.338 | 10 | 2200 | ||
| 8673 | 9 | 1 | 31.9 | 21.216 | 47.7 | 15.5 | 4.136 | 1.079 | 5 | 2200 | ||
| 8674 | 9 | 1 | 35.9 | 21.216 | 55.8 | 19.5 | 4.136 | 0.858 | 5 | 2200 | ||
| 8675 | 9 | 1 | 40.9 | 21.216 | 65.9 | 24.5 | 4.136 | 0.683 | 5 | 2200 | ||
| 8676 | 9 | 1 | 47.9 | 21.216 | 80.1 | 31.5 | 4.136 | 0.531 | 5 | 2200 | ||
| 8677 | 9 | 1 | 55.9 | 21.216 | 96.2 | 39.5 | 4.136 | 0.423 | 5 | 2200 | ||
| 8678 | 9 | 1 | 65.9 | 21.216 | 116.4 | 49.5 | 4.136 | 0.338 | 5 | 2200 | ||
| 8679 | 9 | 1 | 78.9 | 21.216 | 142.7 | 62.5 | 4.136 | 0.268 | 5 | 2200 | ||
| 8680 | 9 | 1 | 95.9 | 21.216 | 177.1 | 79.5 | 4.136 | 0.21 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8681 | 9.25 | 1.25 | 29.2 | 38.162 | 36.4 | 10.5 | 10.09 | 3.889 | 5 | 2200 | ||
| 8682 | 9.25 | 1.25 | 31.7 | 38.162 | 40.3 | 12.5 | 10.09 | 3.266 | 5 | 2200 | ||
| 8683 | 9.25 | 1.25 | 35.4 | 38.162 | 46.1 | 15.5 | 10.09 | 2.634 | 5 | 2200 | ||
| 8684 | 9.25 | 1.25 | 40.5 | 38.162 | 53.9 | 19.5 | 10.09 | 2.094 | 5 | 2200 | ||
| 8685 | 9.25 | 1.25 | 46.7 | 38.162 | 63.5 | 24.5 | 10.09 | 1.667 | 5 | 2200 | ||
| 8686 | 9.25 | 1.25 | 55.5 | 38.162 | 77.2 | 31.5 | 10.09 | 1.296 | 5 | 2200 | ||
| 8687 | 9.25 | 1.25 | 65.5 | 38.162 | 92.7 | 39.5 | 10.09 | 1.034 | 5 | 2200 | ||
| 8688 | 9.25 | 1.25 | 78 | 38.162 | 112 | 49.5 | 10.09 | 0.825 | 5 | 2200 | ||
| 8689 | 9.25 | 1.25 | 94.2 | 38.162 | 137.2 | 62.5 | 10.09 | 0.653 | 5 | 2200 | ||
| 8690 | 9.25 | 1.25 | 115.5 | 38.162 | 170.1 | 79.5 | 10.09 | 0.514 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8691 | 9.6 | 1.6 | 32.5 | 73.634 | 37 | 10.5 | 27.05 | 10.438 | 4 | 2200 | ||
| 8692 | 9.6 | 1.6 | 35.7 | 73.634 | 41 | 12.5 | 27.05 | 8.768 | 4 | 2200 | ||
| 8693 | 9.6 | 1.6 | 40.5 | 73.634 | 47.1 | 15.5 | 27.05 | 7.071 | 4 | 2200 | ||
| 8694 | 9.6 | 1.6 | 46.9 | 73.634 | 55.2 | 19.5 | 27.05 | 5.621 | 4 | 2200 | ||
| 8695 | 9.6 | 1.6 | 54.9 | 73.634 | 65.3 | 24.5 | 27.05 | 4.474 | 3 | 2200 | ||
| 8696 | 9.6 | 1.6 | 66.1 | 73.634 | 79.5 | 31.5 | 27.05 | 3.479 | 3 | 2200 | ||
| 8697 | 9.6 | 1.6 | 78.9 | 73.634 | 95.7 | 39.5 | 27.05 | 2.775 | 3 | 2200 | ||
| 8698 | 9.6 | 1.6 | 94.9 | 73.634 | 115.9 | 49.5 | 27.05 | 2.214 | 3 | 2200 | ||
| 8699 | 9.6 | 1.6 | 115.7 | 73.634 | 142.3 | 62.5 | 27.05 | 1.754 | 3 | 2200 | ||
| 8700 | 9.6 | 1.6 | 142.9 | 73.634 | 176.7 | 79.5 | 27.05 | 1.379 | 3 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8701 | 10.8 | 0.8 | 29.4 | 9.453 | 54.4 | 10.5 | 1.088 | 0.334 | 10 | 2200 | ||
| 8702 | 10.8 | 0.8 | 31 | 9.453 | 60.8 | 12.5 | 1.088 | 0.281 | 10 | 2200 | ||
| 8703 | 10.8 | 0.8 | 33.4 | 9.453 | 70.4 | 15.5 | 1.088 | 0.226 | 10 | 2200 | ||
| 8704 | 10.8 | 0.8 | 36.6 | 9.453 | 83.1 | 19.5 | 1.088 | 0.18 | 10 | 2200 | ||
| 8705 | 10.8 | 0.8 | 40.6 | 9.453 | 99 | 24.5 | 1.088 | 0.143 | 5 | 2200 | ||
| 8706 | 10.8 | 0.8 | 46.2 | 9.453 | 121.4 | 31.5 | 1.088 | 0.111 | 5 | 2200 | ||
| 8707 | 10.8 | 0.8 | 52.6 | 9.453 | 146.8 | 39.5 | 1.088 | 0.089 | 5 | 2200 | ||
| 8708 | 10.8 | 0.8 | 60.6 | 9.453 | 178.6 | 49.5 | 1.088 | 0.071 | 5 | 2200 | ||
| 8709 | 10.8 | 0.8 | 71 | 9.453 | 220.1 | 62.5 | 1.088 | 0.056 | 5 | 2200 | ||
| 8710 | 10.8 | 0.8 | 84.6 | 9.453 | 274.3 | 79.5 | 1.088 | 0.044 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8711 | 11 | 1 | 31.3 | 17.551 | 49.6 | 10.5 | 2.646 | 0.816 | 5 | 2200 | ||
| 8712 | 11 | 1 | 33.3 | 17.551 | 55.1 | 12.5 | 2.646 | 0.685 | 5 | 2200 | ||
| 8713 | 11 | 1 | 36.3 | 17.551 | 63.3 | 15.5 | 2.646 | 0.552 | 5 | 2200 | ||
| 8714 | 11 | 1 | 40.3 | 17.551 | 74.2 | 19.5 | 2.646 | 0.439 | 5 | 2200 | ||
| 8715 | 11 | 1 | 45.3 | 17.551 | 87.9 | 24.5 | 2.646 | 0.35 | 5 | 2200 | ||
| 8716 | 11 | 1 | 52.3 | 17.551 | 107.1 | 31.5 | 2.646 | 0.272 | 5 | 2200 | ||
| 8717 | 11 | 1 | 60.3 | 17.551 | 129.1 | 39.5 | 2.646 | 0.217 | 5 | 2200 | ||
| 8718 | 11 | 1 | 70.3 | 17.551 | 156.5 | 49.5 | 2.646 | 0.173 | 5 | 2200 | ||
| 8719 | 11 | 1 | 83.3 | 17.551 | 192.1 | 62.5 | 2.646 | 0.137 | 5 | 2200 | ||
| 8720 | 11 | 1 | 100.3 | 17.551 | 238.7 | 79.5 | 2.646 | 0.108 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8721 | 11.25 | 1.25 | 33.6 | 32.309 | 46.6 | 10.5 | 6.468 | 1.991 | 5 | 2200 | ||
| 8722 | 11.25 | 1.25 | 36.1 | 32.309 | 51.6 | 12.5 | 6.468 | 1.672 | 5 | 2200 | ||
| 8723 | 11.25 | 1.25 | 39.8 | 32.309 | 59 | 15.5 | 6.468 | 1.349 | 5 | 2200 | ||
| 8724 | 11.25 | 1.25 | 44.9 | 32.309 | 69 | 19.5 | 6.468 | 1.072 | 5 | 2200 | ||
| 8725 | 11.25 | 1.25 | 51.1 | 32.309 | 81.4 | 24.5 | 6.468 | 0.853 | 5 | 2200 | ||
| 8726 | 11.25 | 1.25 | 59.9 | 32.309 | 98.8 | 31.5 | 6.468 | 0.664 | 5 | 2200 | ||
| 8727 | 11.25 | 1.25 | 69.9 | 32.309 | 118.7 | 39.5 | 6.468 | 0.529 | 5 | 2200 | ||
| 8728 | 11.25 | 1.25 | 82.4 | 32.309 | 143.6 | 49.5 | 6.468 | 0.422 | 5 | 2200 | ||
| 8729 | 11.25 | 1.25 | 98.6 | 32.309 | 175.9 | 62.5 | 6.468 | 0.335 | 5 | 2200 | ||
| 8730 | 11.25 | 1.25 | 120 | 32.309 | 218.3 | 79.5 | 6.468 | 0.263 | 5 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8731 | 11.6 | 1.6 | 36.9 | 61.587 | 45.2 | 10.5 | 17.35 | 5.344 | 4 | 2200 | ||
| 8732 | 11.6 | 1.6 | 40.1 | 61.587 | 50 | 12.5 | 17.35 | 4.489 | 4 | 2200 | ||
| 8733 | 11.6 | 1.6 | 44.9 | 61.587 | 57.1 | 15.5 | 17.35 | 3.62 | 4 | 2200 | ||
| 8734 | 11.6 | 1.6 | 51.3 | 61.587 | 66.7 | 19.5 | 17.35 | 2.878 | 3 | 2200 | ||
| 8735 | 11.6 | 1.6 | 59.3 | 61.587 | 78.6 | 24.5 | 17.35 | 2.29 | 3 | 2200 | ||
| 8736 | 11.6 | 1.6 | 70.5 | 61.587 | 95.3 | 31.5 | 17.35 | 1.781 | 3 | 2200 | ||
| 8737 | 11.6 | 1.6 | 83.3 | 61.587 | 114.4 | 39.5 | 17.35 | 1.421 | 3 | 2200 | ||
| 8738 | 11.6 | 1.6 | 99.3 | 61.587 | 138.3 | 49.5 | 17.35 | 1.134 | 3 | 2200 | ||
| 8739 | 11.6 | 1.6 | 120.1 | 61.587 | 169.4 | 62.5 | 17.35 | 0.898 | 3 | 2200 | ||
| 8740 | 11.6 | 1.6 | 147.3 | 61.587 | 210 | 79.5 | 17.35 | 0.706 | 3 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8741 | 12 | 2 | 40.6 | 108.821 | 45.7 | 10.5 | 42.34 | 13.048 | 3 | 2200 | ||
| 8742 | 12 | 2 | 44.6 | 108.821 | 50.7 | 12.5 | 42.34 | 10.96 | 3 | 2200 | ||
| 8743 | 12 | 2 | 50.6 | 108.821 | 58.1 | 15.5 | 42.34 | 8.839 | 3 | 2200 | ||
| 8744 | 12 | 2 | 58.6 | 108.821 | 68.1 | 19.5 | 42.34 | 7.026 | 3 | 2200 | ||
| 8745 | 12 | 2 | 68.6 | 108.821 | 80.5 | 24.5 | 42.34 | 5.592 | 3 | 2200 | ||
| 8746 | 12 | 2 | 82.6 | 108.821 | 97.9 | 31.5 | 42.34 | 4.349 | 3 | 2200 | ||
| 8747 | 12 | 2 | 98.6 | 108.821 | 117.8 | 39.5 | 42.34 | 3.468 | 2 | 2200 | ||
| 8748 | 12 | 2 | 118.6 | 108.821 | 142.6 | 49.5 | 42.34 | 2.768 | 2 | 2200 | ||
| 8749 | 12 | 2 | 144.6 | 108.821 | 174.9 | 62.5 | 42.34 | 2.192 | 2 | 2200 | ||
| 8750 | 12 | 2 | 178.6 | 108.821 | 217.2 | 79.5 | 42.34 | 1.723 | 2 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8751 | 13.5 | 1 | 36.8 | 14.432 | 67.3 | 10.5 | 1.695 | 0.418 | 5 | 2200 | ||
| 8752 | 13.5 | 1 | 38.8 | 14.432 | 75.1 | 12.5 | 1.695 | 0.351 | 5 | 2200 | ||
| 8753 | 13.5 | 1 | 41.8 | 14.432 | 86.8 | 15.5 | 1.695 | 0.283 | 5 | 2200 | ||
| 8754 | 13.5 | 1 | 45.8 | 14.432 | 102.5 | 19.5 | 1.695 | 0.225 | 5 | 2200 | ||
| 8755 | 13.5 | 1 | 50.8 | 14.432 | 122 | 24.5 | 1.695 | 0.179 | 5 | 2200 | ||
| 8756 | 13.5 | 1 | 57.8 | 14.432 | 149.3 | 31.5 | 1.695 | 0.139 | 3 | 2200 | ||
| 8757 | 13.5 | 1 | 65.8 | 14.432 | 180.5 | 39.5 | 1.695 | 0.111 | 3 | 2200 | ||
| 8758 | 13.5 | 1 | 75.8 | 14.432 | 219.6 | 49.5 | 1.695 | 0.089 | 3 | 2200 | ||
| 8759 | 13.5 | 1 | 88.8 | 14.432 | 270.5 | 62.5 | 1.695 | 0.07 | 3 | 2200 | ||
| 8760 | 13.5 | 1 | 105.8 | 14.432 | 337 | 79.5 | 1.695 | 0.055 | 3 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8761 | 13.75 | 1.25 | 39.1 | 26.727 | 61.3 | 10.5 | 4.136 | 1.019 | 5 | 2200 | ||
| 8762 | 13.75 | 1.25 | 41.6 | 26.727 | 68 | 12.5 | 4.136 | 0.856 | 5 | 2200 | ||
| 8763 | 13.75 | 1.25 | 45.3 | 26.727 | 78 | 15.5 | 4.136 | 0.691 | 5 | 2200 | ||
| 8764 | 13.75 | 1.25 | 50.4 | 26.727 | 91.6 | 19.5 | 4.136 | 0.549 | 5 | 2200 | ||
| 8765 | 13.75 | 1.25 | 56.6 | 26.727 | 108.3 | 24.5 | 4.136 | 0.437 | 3 | 2200 | ||
| 8766 | 13.75 | 1.25 | 65.4 | 26.727 | 131.9 | 31.5 | 4.136 | 0.34 | 3 | 2200 | ||
| 8767 | 13.75 | 1.25 | 75.4 | 26.727 | 158.8 | 39.5 | 4.136 | 0.271 | 3 | 2200 | ||
| 8768 | 13.75 | 1.25 | 87.9 | 26.727 | 192.4 | 49.5 | 4.136 | 0.216 | 3 | 2200 | ||
| 8769 | 13.75 | 1.25 | 104.1 | 26.727 | 236.1 | 62.5 | 4.136 | 0.171 | 3 | 2200 | ||
| 8770 | 13.75 | 1.25 | 125.4 | 26.727 | 293.2 | 79.5 | 4.136 | 0.135 | 3 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8771 | 14.1 | 1.6 | 42.4 | 52.141 | 57.4 | 10.5 | 11.07 | 2.736 | 4 | 2200 | ||
| 8772 | 14.1 | 1.6 | 45.6 | 52.141 | 63.5 | 12.5 | 11.07 | 2.299 | 4 | 2200 | ||
| 8773 | 14.1 | 1.6 | 50.4 | 52.141 | 72.6 | 15.5 | 11.07 | 1.854 | 4 | 2200 | ||
| 8774 | 14.1 | 1.6 | 56.8 | 52.141 | 84.7 | 19.5 | 11.07 | 1.473 | 3 | 2200 | ||
| 8775 | 14.1 | 1.6 | 64.8 | 52.141 | 99.8 | 24.5 | 11.07 | 1.173 | 3 | 2200 | ||
| 8776 | 14.1 | 1.6 | 76 | 52.141 | 121 | 31.5 | 11.07 | 0.912 | 3 | 2200 | ||
| 8777 | 14.1 | 1.6 | 88.8 | 52.141 | 145.3 | 39.5 | 11.07 | 0.727 | 3 | 2200 | ||
| 8778 | 14.1 | 1.6 | 104.8 | 52.141 | 175.6 | 49.5 | 11.07 | 0.58 | 3 | 2200 | ||
| 8779 | 14.1 | 1.6 | 125.6 | 52.141 | 214.9 | 62.5 | 11.07 | 0.46 | 2 | 2200 | ||
| 8780 | 14.1 | 1.6 | 152.8 | 52.141 | 266.4 | 79.5 | 11.07 | 0.361 | 2 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8781 | 14.5 | 2 | 46.1 | 91.017 | 55.7 | 10.5 | 27.05 | 6.68 | 3 | 2200 | ||
| 8782 | 14.5 | 2 | 50.1 | 91.017 | 61.5 | 12.5 | 27.05 | 5.612 | 3 | 2200 | ||
| 8783 | 14.5 | 2 | 56.1 | 91.017 | 70.2 | 15.5 | 27.05 | 4.525 | 3 | 2200 | ||
| 8784 | 14.5 | 2 | 64.1 | 91.017 | 81.9 | 19.5 | 27.05 | 3.597 | 3 | 2200 | ||
| 8785 | 14.5 | 2 | 74.1 | 91.017 | 96.4 | 24.5 | 27.05 | 2.863 | 2 | 2200 | ||
| 8786 | 14.5 | 2 | 88.1 | 91.017 | 116.8 | 31.5 | 27.05 | 2.227 | 2 | 2200 | ||
| 8787 | 14.5 | 2 | 104.1 | 91.017 | 140.1 | 39.5 | 27.05 | 1.776 | 2 | 2200 | ||
| 8788 | 14.5 | 2 | 124.1 | 91.017 | 169.2 | 49.5 | 27.05 | 1.417 | 2 | 2200 | ||
| 8789 | 14.5 | 2 | 150.1 | 91.017 | 207.1 | 62.5 | 27.05 | 1.122 | 2 | 2200 | ||
| 8790 | 14.5 | 2 | 184.1 | 91.017 | 256.6 | 79.5 | 27.05 | 0.882 | 2 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8791 | 15 | 2.5 | 50.7 | 162.917 | 56.6 | 10.5 | 66.15 | 16.31 | 2 | 2200 | ||
| 8792 | 15 | 2.5 | 55.7 | 162.917 | 62.8 | 12.5 | 66.15 | 13.7 | 2 | 2200 | ||
| 8793 | 15 | 2.5 | 63.2 | 162.917 | 72 | 15.5 | 66.15 | 11.048 | 2 | 2200 | ||
| 8794 | 15 | 2.5 | 73.2 | 162.917 | 84.2 | 19.5 | 66.15 | 8.782 | 2 | 2200 | ||
| 8795 | 15 | 2.5 | 85.7 | 162.917 | 99.5 | 24.5 | 66.15 | 6.99 | 2 | 2200 | ||
| 8796 | 15 | 2.5 | 103.2 | 162.917 | 121 | 31.5 | 66.15 | 5.437 | 2 | 2200 | ||
| 8797 | 15 | 2.5 | 123.2 | 162.917 | 145.5 | 39.5 | 66.15 | 4.335 | 1 | 2200 | ||
| 8798 | 15 | 2.5 | 148.2 | 162.917 | 176.2 | 49.5 | 66.15 | 3.46 | 1 | 2200 | ||
| 8799 | 15 | 2.5 | 180.7 | 162.917 | 216 | 62.5 | 66.15 | 2.74 | 1 | 2200 | ||
| 8800 | 15 | 2.5 | 223.2 | 162.917 | 268.1 | 79.5 | 66.15 | 2.154 | 1 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8801 | 17.25 | 1.25 | 46.8 | 21.462 | 85.8 | 10.5 | 2.519 | 0.486 | 5 | 2200 | ||
| 8802 | 17.25 | 1.25 | 49.3 | 21.462 | 95.7 | 12.5 | 2.519 | 0.408 | 5 | 2200 | ||
| 8803 | 17.25 | 1.25 | 53 | 21.462 | 110.5 | 15.5 | 2.519 | 0.329 | 5 | 2200 | ||
| 8804 | 17.25 | 1.25 | 58.1 | 21.462 | 130.5 | 19.5 | 2.519 | 0.262 | 5 | 2200 | ||
| 8805 | 17.25 | 1.25 | 64.3 | 21.462 | 155.2 | 24.5 | 2.519 | 0.208 | 3 | 2200 | ||
| 8806 | 17.25 | 1.25 | 73.1 | 21.462 | 190 | 31.5 | 2.519 | 0.162 | 3 | 2200 | ||
| 8807 | 17.25 | 1.25 | 83.1 | 21.462 | 229.7 | 39.5 | 2.519 | 0.129 | 3 | 2200 | ||
| 8808 | 17.25 | 1.25 | 95.6 | 21.462 | 279.3 | 49.5 | 2.519 | 0.103 | 3 | 2200 | ||
| 8809 | 17.25 | 1.25 | 111.8 | 21.462 | 343.7 | 62.5 | 2.519 | 0.082 | 3 | 2200 | ||
| 8810 | 17.25 | 1.25 | 133.1 | 21.462 | 428.2 | 79.5 | 2.519 | 0.064 | 3 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8811 | 17.6 | 1.6 | 50.1 | 42.123 | 77.2 | 10.5 | 6.77 | 1.305 | 3 | 2200 | ||
| 8812 | 17.6 | 1.6 | 53.3 | 42.123 | 85.6 | 12.5 | 6.77 | 1.096 | 3 | 2200 | ||
| 8813 | 17.6 | 1.6 | 58.1 | 42.123 | 98.1 | 15.5 | 6.77 | 0.884 | 3 | 2200 | ||
| 8814 | 17.6 | 1.6 | 64.5 | 42.123 | 114.8 | 19.5 | 6.77 | 0.703 | 3 | 2200 | ||
| 8815 | 17.6 | 1.6 | 72.5 | 42.123 | 135.7 | 24.5 | 6.77 | 0.559 | 3 | 2200 | ||
| 8816 | 17.6 | 1.6 | 83.7 | 42.123 | 165 | 31.5 | 6.77 | 0.435 | 3 | 2200 | ||
| 8817 | 17.6 | 1.6 | 96.5 | 42.123 | 198.4 | 39.5 | 6.77 | 0.347 | 2 | 2200 | ||
| 8818 | 17.6 | 1.6 | 112.5 | 42.123 | 240.2 | 49.5 | 6.77 | 0.277 | 2 | 2200 | ||
| 8819 | 17.6 | 1.6 | 133.3 | 42.123 | 294.6 | 62.5 | 6.77 | 0.219 | 2 | 2200 | ||
| 8820 | 17.6 | 1.6 | 160.5 | 42.123 | 365.7 | 79.5 | 6.77 | 0.172 | 2 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8821 | 18 | 2 | 53.8 | 75.251 | 72.2 | 10.5 | 16.56 | 3.185 | 3 | 2200 | ||
| 8822 | 18 | 2 | 57.8 | 75.251 | 79.7 | 12.5 | 16.56 | 2.676 | 3 | 2200 | ||
| 8823 | 18 | 2 | 63.8 | 75.251 | 91 | 15.5 | 16.56 | 2.158 | 3 | 2200 | ||
| 8824 | 18 | 2 | 71.8 | 75.251 | 106 | 19.5 | 16.56 | 1.715 | 2 | 2200 | ||
| 8825 | 18 | 2 | 81.8 | 75.251 | 124.8 | 24.5 | 16.56 | 1.365 | 2 | 2200 | ||
| 8826 | 18 | 2 | 95.8 | 75.251 | 151.1 | 31.5 | 16.56 | 1.062 | 2 | 2200 | ||
| 8827 | 18 | 2 | 111.8 | 75.251 | 181.1 | 39.5 | 16.56 | 0.847 | 2 | 2200 | ||
| 8828 | 18 | 2 | 131.8 | 75.251 | 218.7 | 49.5 | 16.56 | 0.676 | 2 | 2200 | ||
| 8829 | 18 | 2 | 157.8 | 75.251 | 267.5 | 62.5 | 16.56 | 0.535 | 1 | 2200 | ||
| 8830 | 18 | 2 | 191.8 | 75.251 | 331.3 | 79.5 | 16.56 | 0.421 | 1 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8831 | 18.5 | 2.5 | 58.4 | 133.069 | 70.3 | 10.5 | 40.37 | 7.777 | 1 | 2200 | ||
| 8832 | 18.5 | 2.5 | 63.4 | 133.069 | 77.6 | 12.5 | 40.37 | 6.533 | 1 | 2200 | ||
| 8833 | 18.5 | 2.5 | 70.9 | 133.069 | 88.5 | 15.5 | 40.37 | 5.268 | 1 | 2200 | ||
| 8834 | 18.5 | 2.5 | 80.9 | 133.069 | 103 | 19.5 | 40.37 | 4.188 | 1 | 2200 | ||
| 8835 | 18.5 | 2.5 | 93.4 | 133.069 | 121.2 | 24.5 | 40.37 | 3.333 | 1 | 2200 | ||
| 8836 | 18.5 | 2.5 | 110.9 | 133.069 | 146.7 | 31.5 | 40.37 | 2.592 | 1 | 2200 | ||
| 8837 | 18.5 | 2.5 | 130.9 | 133.069 | 175.7 | 39.5 | 40.37 | 2.067 | 1 | 2200 | ||
| 8838 | 18.5 | 2.5 | 155.9 | 133.069 | 212.1 | 49.5 | 40.37 | 1.65 | 1 | 2200 | ||
| 8839 | 18.5 | 2.5 | 188.4 | 133.069 | 259.4 | 62.5 | 40.37 | 1.307 | 1 | 3300 | ||
| 8840 | 18.5 | 2.5 | 230.9 | 133.069 | 321.2 | 79.5 | 40.37 | 1.027 | 1 | 3300 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8841 | 21.6 | 1.6 | 58.9 | 34.636 | 104.3 | 10.5 | 4.33 | 0.668 | 3 | 2200 | ||
| 8842 | 21.6 | 1.6 | 62.1 | 34.636 | 116.1 | 12.5 | 4.33 | 0.561 | 3 | 2200 | ||
| 8843 | 21.6 | 1.6 | 66.9 | 34.636 | 133.9 | 15.5 | 4.33 | 0.453 | 3 | 2200 | ||
| 8844 | 21.6 | 1.6 | 73.3 | 34.636 | 157.5 | 19.5 | 4.33 | 0.36 | 3 | 2200 | ||
| 8845 | 21.6 | 1.6 | 81.3 | 34.636 | 187.1 | 24.5 | 4.33 | 0.286 | 2 | 2200 | ||
| 8846 | 21.6 | 1.6 | 92.5 | 34.636 | 228.6 | 31.5 | 4.33 | 0.223 | 2 | 2200 | ||
| 8847 | 21.6 | 1.6 | 105.3 | 34.636 | 275.9 | 39.5 | 4.33 | 0.178 | 2 | 2200 | ||
| 8848 | 21.6 | 1.6 | 121.3 | 34.636 | 335.2 | 49.5 | 4.33 | 0.142 | 2 | 2200 | ||
| 8849 | 21.6 | 1.6 | 142.1 | 34.636 | 412.2 | 62.5 | 4.33 | 0.112 | 1 | 2200 | ||
| 8850 | 21.6 | 1.6 | 169.3 | 34.636 | 512.9 | 79.5 | 4.33 | 0.088 | 1 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8851 | 22 | 2 | 62.6 | 62.252 | 94.3 | 10.5 | 10.58 | 1.631 | 2 | 2200 | ||
| 8852 | 22 | 2 | 66.6 | 62.252 | 104.3 | 12.5 | 10.58 | 1.37 | 2 | 2200 | ||
| 8853 | 22 | 2 | 72.6 | 62.252 | 119.4 | 15.5 | 10.58 | 1.105 | 2 | 2200 | ||
| 8854 | 22 | 2 | 80.6 | 62.252 | 139.4 | 19.5 | 10.58 | 0.878 | 2 | 2200 | ||
| 8855 | 22 | 2 | 90.6 | 62.252 | 164.5 | 24.5 | 10.58 | 0.699 | 2 | 2200 | ||
| 8856 | 22 | 2 | 104.6 | 62.252 | 199.6 | 31.5 | 10.58 | 0.544 | 1 | 2200 | ||
| 8857 | 22 | 2 | 120.6 | 62.252 | 239.8 | 39.5 | 10.58 | 0.434 | 1 | 2200 | ||
| 8858 | 22 | 2 | 140.6 | 62.252 | 289.9 | 49.5 | 10.58 | 0.346 | 1 | 2200 | ||
| 8859 | 22 | 2 | 166.6 | 62.252 | 355.2 | 62.5 | 10.58 | 0.274 | 1 | 2200 | ||
| 8860 | 22 | 2 | 200.6 | 62.252 | 440.5 | 79.5 | 10.58 | 0.215 | 1 | 2200 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8861 | 22.5 | 2.5 | 67.2 | 112.659 | 89 | 10.5 | 25.87 | 3.982 | 1 | 2200 | ||
| 8862 | 22.5 | 2.5 | 72.2 | 112.659 | 98.1 | 12.5 | 25.87 | 3.345 | 1 | 2200 | ||
| 8863 | 22.5 | 2.5 | 79.7 | 112.659 | 111.9 | 15.5 | 25.87 | 2.697 | 1 | 2200 | ||
| 8864 | 22.5 | 2.5 | 89.7 | 112.659 | 130.2 | 19.5 | 25.87 | 2.144 | 1 | 3300 | ||
| 8865 | 22.5 | 2.5 | 102.2 | 112.659 | 153.1 | 24.5 | 25.87 | 1.707 | 1 | 3300 | ||
| 8866 | 22.5 | 2.5 | 119.7 | 112.659 | 185.1 | 31.5 | 25.87 | 1.327 | 1 | 3300 | ||
| 8867 | 22.5 | 2.5 | 139.7 | 112.659 | 221.7 | 39.5 | 25.87 | 1.059 | 1 | 3300 | ||
| 8868 | 22.5 | 2.5 | 164.7 | 112.659 | 267.5 | 49.5 | 25.87 | 0.845 | 1 | 3300 | ||
| 8869 | 22.5 | 2.5 | 197.2 | 112.659 | 326.9 | 62.5 | 25.87 | 0.669 | 1 | 3300 | ||
| 8870 | 22.5 | 2.5 | 239.7 | 112.659 | 404.7 | 79.5 | 25.87 | 0.526 | 1 | 4400 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8871 | 27 | 2 | 73.6 | 51.187 | 126.8 | 10.5 | 6.772 | 0.835 | 1 | 3300 | ||
| 8872 | 27 | 2 | 77.6 | 51.187 | 140.9 | 12.5 | 6.772 | 0.701 | 1 | 3300 | ||
| 8873 | 27 | 2 | 83.6 | 51.187 | 162.1 | 15.5 | 6.772 | 0.566 | 1 | 3300 | ||
| 8874 | 27 | 2 | 91.6 | 51.187 | 190.4 | 19.5 | 6.772 | 0.45 | 1 | 3300 | ||
| 8875 | 27 | 2 | 101.6 | 51.187 | 225.7 | 24.5 | 6.772 | 0.358 | 1 | 3300 | ||
| 8876 | 27 | 2 | 115.6 | 51.187 | 275.2 | 31.5 | 6.772 | 0.278 | 1 | 3300 | ||
| 8877 | 27 | 2 | 131.6 | 51.187 | 331.7 | 39.5 | 6.772 | 0.222 | 1 | 3300 | ||
| 8878 | 27 | 2 | 151.6 | 51.187 | 402.4 | 49.5 | 6.772 | 0.177 | 1 | 3300 | ||
| 8879 | 27 | 2 | 177.6 | 51.187 | 494.2 | 62.5 | 6.772 | 0.14 | 1 | 3300 | ||
| 8880 | 27 | 2 | 211.6 | 51.187 | 614.3 | 79.5 | 6.772 | 0.11 | 1 | 3300 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8881 | 27.5 | 2.5 | 78.2 | 93.197 | 115.8 | 10.5 | 16.562 | 2.039 | 1 | 3300 | ||
| 8882 | 27.5 | 2.5 | 83.2 | 93.197 | 128 | 12.5 | 16.562 | 1.713 | 1 | 3300 | ||
| 8883 | 27.5 | 2.5 | 90.7 | 93.197 | 146.2 | 15.5 | 16.562 | 1.381 | 1 | 3300 | ||
| 8884 | 27.5 | 2.5 | 100.7 | 93.197 | 170.5 | 19.5 | 16.562 | 1.098 | 1 | 3300 | ||
| 8885 | 27.5 | 2.5 | 113.2 | 93.197 | 200.9 | 24.5 | 16.562 | 0.874 | 1 | 3300 | ||
| 8886 | 27.5 | 2.5 | 130.7 | 93.197 | 243.5 | 31.5 | 16.562 | 0.68 | 1 | 3300 | ||
| 8887 | 27.5 | 2.5 | 150.7 | 93.197 | 292.1 | 39.5 | 16.562 | 0.542 | 1 | 3300 | ||
| 8888 | 27.5 | 2.5 | 175.7 | 93.197 | 352.9 | 49.5 | 16.562 | 0.432 | 1 | 3300 | ||
| 8889 | 27.5 | 2.5 | 208.2 | 93.197 | 432 | 62.5 | 16.562 | 0.343 | 1 | 4400 | ||
| 8890 | 27.5 | 2.5 | 250.7 | 93.197 | 535.3 | 79.5 | 16.562 | 0.269 | 1 | 4400 | ||
| 製品 コード | 外径 (mm) | 線経 (mm) | 自由高さ (mm) | 許容荷重 (N) | 許容荷重時長さ (mm) | 総巻数 | 初張力 (N) | ばね定数 (N/mm) | パック内 個数 | 価格 (税込) | パック数 | 購入 |
| 8891 | 34.5 | 2.5 | 93.6 | 74.837 | 160.2 | 10.5 | 10.094 | 0.972 | 1 | 3300 | ||
| 8892 | 34.5 | 2.5 | 98.7 | 74.837 | 178 | 12.5 | 10.094 | 0.817 | 1 | 3300 | ||
| 8893 | 34.5 | 2.5 | 106.1 | 74.837 | 204.4 | 15.5 | 10.094 | 0.659 | 1 | 3300 | ||
| 8894 | 34.5 | 2.5 | 116.1 | 74.837 | 239.8 | 19.5 | 10.094 | 0.524 | 1 | 3300 | ||
| 8895 | 34.5 | 2.5 | 128.6 | 74.837 | 284 | 24.5 | 10.094 | 0.417 | 1 | 3300 | ||
| 8896 | 34.5 | 2.5 | 146.1 | 74.837 | 345.9 | 31.5 | 10.094 | 0.324 | 1 | 3300 | ||
| 8897 | 34.5 | 2.5 | 166.1 | 74.837 | 416.7 | 39.5 | 10.094 | 0.258 | 1 | 3300 | ||
| 8898 | 34.5 | 2.5 | 191.1 | 74.837 | 505.1 | 49.5 | 10.094 | 0.206 | 1 | 3300 | ||
| 8899 | 34.5 | 2.5 | 223.6 | 74.837 | 620.1 | 62.5 | 10.094 | 0.163 | 1 | 4400 | ||
| 8900 | 34.5 | 2.5 | 266.1 | 74.837 | 770.3 | 79.5 | 10.094 | 0.128 | 1 | 4400 |
